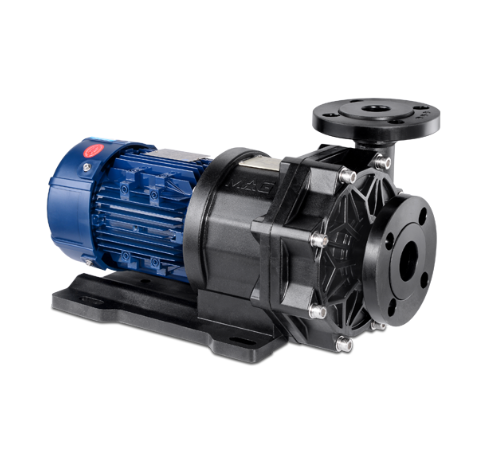

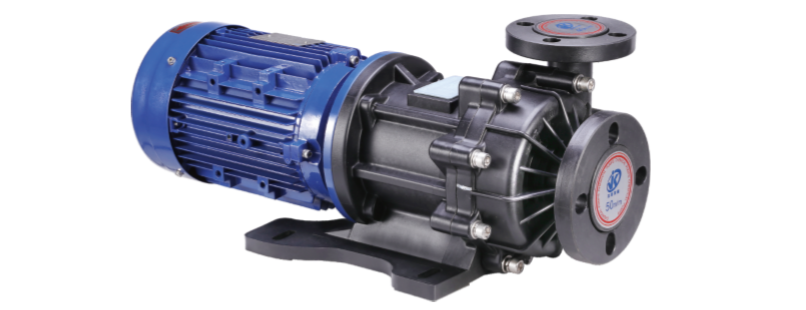

磁力泵的結構及組成磁力泵的各部件：磁力泵由泵頭、磁力傳動器以及電動機三個部分組成，而磁力傳動器又由外磁缸，內磁缸及不導磁的隔離套組成。磁力泵的結構都差不多。主要看誰的磁塊的磁性能保持多久。

一.耐酸堿磁力泵的部件介紹：

1.殼體部分：由泵體、泵蓋等組成，它承受泵的全部工作壓力;泵體葉輪水力形式符合API685標準，是磁力泵水力性能的主要表征零部件，其功能是強迫液體旋轉，從而將原動機的機械能轉換成液體能量。

2.轉子部分：分為泵軸上安裝的轉動零件和驅動軸上安裝的轉動零件。泵軸是承載葉輪和內轉子及傳遞扭矩的重要零件。泵軸上安裝的轉動零件由葉輪、軸承、推力環部件、內磁轉子部件等加上泵軸本身組成與介質接觸的轉子部分。驅動軸上安裝的轉動零件由外磁轉子部件、滾動軸承、驅動軸軸套等加上驅動軸本身組成與空氣接觸的轉子部分。

3.連接部分：由連接架、軸承箱等部分組成起連接支撐作用的靜止連接件。滑動軸承、軸套和止推盤：是泵轉子系零件的支撐和定位零件。

4.傳動部分：耐酸堿磁力泵與原動機采用膜片式加長聯軸器部件連接，檢修時只需將聯軸器中間膜片卸下，即可進行磁力泵的檢修。

5.內、外轉子：內、外轉子配套使用，共同形成磁力泵的磁傳動部件。

6.隔離套：隔離套是能徹底實現磁力泵完全無泄漏這一有點的唯一零件。由于泵軸與介質接觸，因此材料要求是耐腐蝕性，加工精度高，強度高或通過熱處理方法增加材料的強度。磁力泵的磁性聯軸器和泵體結合為一體，所以結構緊湊，維修方便、安全節能。泵的磁性聯軸器可以對傳動電機起到超載保護的作用。

二.磁力泵缺點分析

耐腐蝕泵的優點就是無泄漏，從而徹底解決了“跑、冒、滴、漏”問題。但是相應的磁力泵缺點有：

1.找正要求高

2.磁力泵的隔離套制作材料要求較高。

3.不允許磁力泵無料空運轉

4.入口物料不干凈的情況下，容易磨損內磁缸及隔離套

5.使用范圍限制：磁力泵對泵的工作環境中的使用環境溫度、電機溫度、大工作壓力以及介質密度和顆粒要求等。
